4.4 Muotokokeilut

Jätin alkuvaiheessa tarkoituksella rakenteen sovelluksen määrittelemättä ja keskityin kokeilemaan aaltopahvin mahdollisuuksia.

4.4.1 Taittuva kansirakenne

CFACE7CB-A855-4461-9E15-71E93393B420
Kuva 8: Rakennekokeilu taittuvalla kansirakenteella.

Ensimmäinen muotokokeilu, jossa taiteltava kansirakenne tehdään nuuttauslinjoilla. Kannen laskokset kääntyvät rakenteen sisälle.

4.4.2 Ristikkorakenne pop-up-tekniikalla

Toinen muotokokeilu

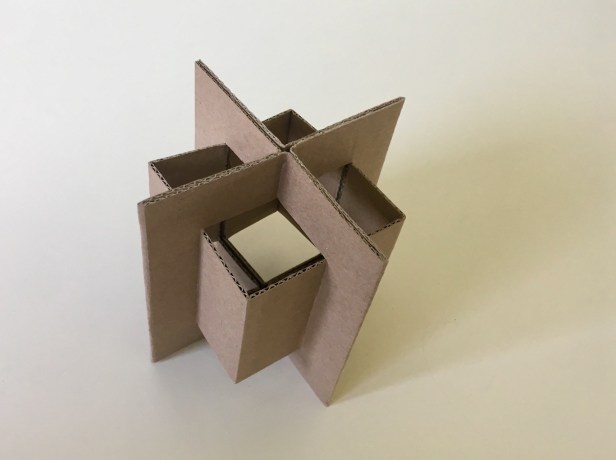

Kuva 9: Pop-up-tekniikalla tehty ristikkorakenne.

Muotokokeilu, jossa käytän pop up -tekniikkaa, eli rakenteessa on taitoksilla ja viilloilla tehtyjä vastakkaiseen suuntaan kääntyviä osia. Pop up -tekniikan etuna on pieni materiaalihävikki tuotannossa ja rakenteiden yllätyksellisyys. Lopputuloksissa on jotain samaa kuin kirjoissa ja korteissa joista nousee avatessa kolmiuloitteisia kuvia.

Tekniikkaa on esitelty Paul Jacksonin kirjassa Cut and Fold Techniques for Pop-up Designs (Jackson 2014).

4.4.3 Kansirakenne ulospäin kääntyvillä laskoksilla

Kansirakenne ulospäin kääntyvillä laskoksilla
Kuva 10: Kansirakenne ulospäin kääntyvillä sisäkkäisillä laskoksilla.

Kokeilin kansirakennetta jossa on ulospäin kääntyvät sisäkkäiset laskokset. Laskosta voisi käyttää esimerkiksi ripustukseen.

4.4.4 Kulmatuellinen rakenne

img_3233
Kuva 11: Kulmatuellinen rakenne.

Mietin voisiko erillisten kulmatukien sijasta tehdä yksiosaisen rakenteen jonka kulmat on vahvistettu. Tein kulmiin sisäänpäin kääntyvät vahvikkeet. Niiden avulla voidaan suojata esimerkiksi pyöreän kappaleen pakkaukseen jättämät tyhjät nurkat iskuilta.

img_3230
Kuva 12: Kulmatukitaitosten mitoitusta.

Kesän aikana pohdin keinoja kuvata itse muotoiluprosessia, eli ajatustyötä rakennekokeilujen taustalla. Lopulta päädyin animaatioon. Tässä animaatiossa on 341 ruutua, eli monta tuntia on kulunut reilun minuutin pituisen pätkän käsikirjoittamiseen ja piirtämiseen. Animaatio on kuitenkin katsojalle kiitollisempi vaihtoehto kuin sarja kuvia ja tekstikappaleita, joten minun ei auttanut kuin kääriä hihat ja ruveta piirtämään. Instagramia varten lyhensin animaation alusta ja lopusta sen verran, että minuutin raja ei ylittynyt.

4.4.5 Lasipallolle pakkaus

img_3170
Kuva 13: Lasipallon pakkauksen alaosa. Kaksi identtistä osaa muodostaa pakkauksen.

Valitsin pakkauksen rakennekokeilujen lähtökohdaksi lasipallon. Palloa ei voi sellaisenaan pinota, ja lasi vaatii hyvän suojauksen.

Mietin kuinka pallon saa tuettua kuution sisään, ja ensimmäinen ajatus oli tämä: kaksi kuutionpuolikasta jotka kiinnitetään toisiinsa.

Hahmottelin rakenteen ensin tulostuspaperille teippaamalla palat toisiinsa. Pallo tuetaan pop-up-taitoksilla pakkauksen keskelle.

img_3156
Kuva 14: Paperikaava

Kun sain mallin valmiiksi, taittelin sen.

Kuva 15: Paperimalli osittain taiteltuna.
img_3159
Kuva 16: Paperimalli taiteltuna.

Kasvatin kuution mittasuhteita, etteivät sisälle taittuvien osien reunat jäisi liian kapeiksi.

img_3164
Kuva 17: Pakkauksen levityskuva aaltopahville piirrettynä.



img_3172-1
Kuva 18: Pakkauksen aaltopahvimalli taiteltuna



4.4.6 Viistokulmainen kuutio

Pallo ei vaadi täysin kuution muotoista pakkausta, joten halusin kokeilla viistoja kulmia, niin kuin niistä olisi sahattu kolmion muotoinen pala pois. Paul Jackson on antanut esimerkkejä kuution muodon rikkomisesta muun muassa kulmien muotoa muuttamalla. (Jackson 2012, 53-65.)

Hahmottelin kulmaa ensin kopiopaperille.

Kuva 19: Viistokulmaisen kuution kulman hahmottelua.

Teippasin kulman kolmiuloitteiseksi, ja mietin miten kannen laskokset pitää tehdä, että lopputuloksena on kuutio.

Kuva 20: Viiston kulman paperimalli teipattuna.

Tein mallin aaltopahvista ja totesin, että kansirakenne on liian monimutkainen. Pitkän taittelun jälkeen kansi lopulta loksahti kiinni, ja pysyi kiinni ilman lukitusta.

Kuva 21: Viistokulmainen kuutio kasattuna.

Pakkauksena rakenne ei kuitenkaan toimi ainakaan näin pienessä mittakaavassa, kun taitoksista tulee niin paljon vääntöä eri suuntiin.

Kuva 22: Viistokulmaisen rakenteen kansi avattuna.

4.4.7 Kannettava pakkaus

img_3220
Kuva 23: Kannettavan pakkauksen malli.
Kuva 24: Kannettavan pakkauksen rakenne levitettynä.

Kokeilin kantokahvaratkaisua, jonka voisi tehdä ilman että pakkauksen kylkiin tehdään reikiä. Tässä kokeilussa tein yhden kyljen tuplana, että sain helposti suljettavan ja avattavan kannen ja toimivat kantokahvat. Pakkauksen painopiste jakautuu kuten laukuissa, kun kantokahvat eivät ole kannen keskellä, vaan kylkien jatkona.

Kannettava pakkaus avattuna

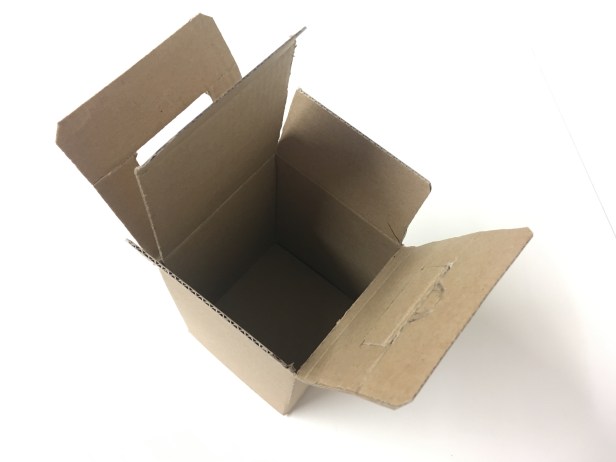

Kuva 25: Kannettava pakkaus avattuna.

Kantokahvat voidaan kääntää kuljetuksen ajaksi kannen päälle pinoamista varten ja nostaa ylös kotiin kannettaessa.

Kuva 26: Kannettavan pakkauksen kahvat lukittuina.

Tein ensimmäisen kokeilun pienessä mittakaavassa, ja päätin tehdä vielä isomman mallin eri mittasuhteilla, että voin testata kahvan toimivuutta. Kantokahvakokeilu onnistui yllättävän hyvin jo ensimmäisellä kokeilukerralla.

4.4.8 Verkkokaupan ostoskassi aaltopahvista

img_3259

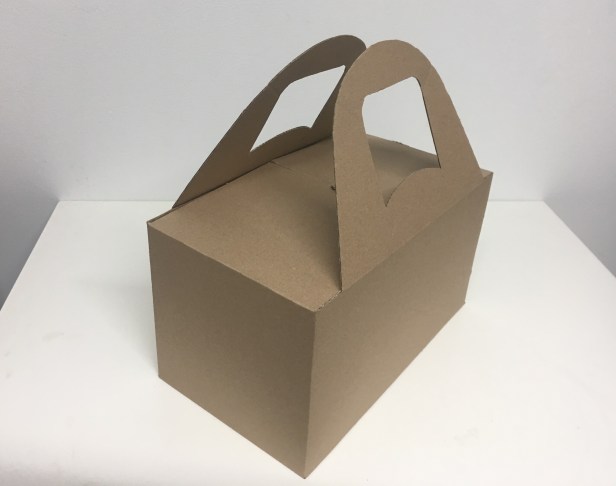

Kuva 27: Verkkokaupan ostoskassi aaltopahvista.

Tämän rakennekokeilun lähtökohtana oli pakkauksen kantaminen noutopisteestä kotiin. Mitoitin kahvat paperimallineiden avulla niin, että ne lukittuvat toisiinsa ja aukeavat helposti kantoasentoon nostamalla.

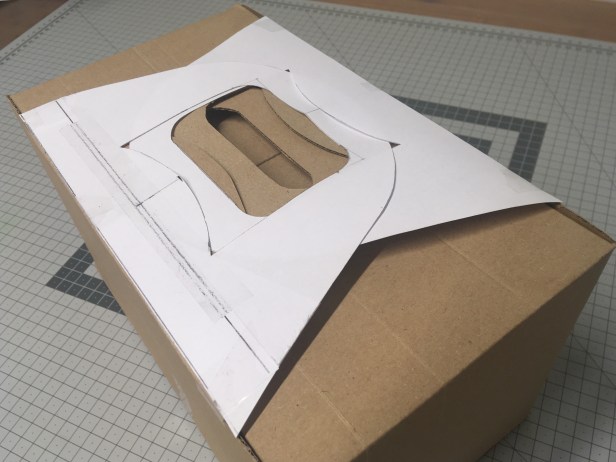

Kuva 28: Kahvojen lukituksen hahmottelua paperikaavojen avulla.

Ajatus kahvojen lukitukseen tuli kartonkisesta tarramuistiopakkauksesta (Flying Tiger Copenhagen).

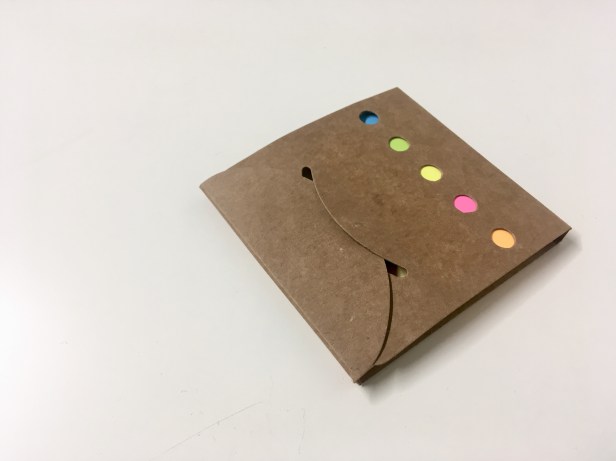

Kuva 29: Kahvojen lukituksen esikuva.

Ensimmäisen aaltopahvimallin jälkeen päätin pidentää kahvoja, jotta kantoaukot tulevat yläasennossa lähemmäs toisiaan.

Kuva 30: Ensimmäinen malli ylhäältä kahvat lukittuina.
Kuva 31: Pidempien kantokahvojen mitoitusta.

Lopputulos on pakkauksen ja kassin yhdistelmä. Tein pakkauksen kantokahvat pitkille sivuille, kansiläpät lyhyille sivuille. Jatkoin kansiläppiä sivuilta taitosten yli niin, että ne sulkevat pakkauksen yläreunat tiiviisti. Lukitus tulee keskelle, kansi näyttää viimeistellyltä ja avaaminen on vaivatonta.

rakennekuva
Kuva 32: Pakkauksen rakennekuva.
